Муфта соединительная термоусаживаемая до 1 кв в пластмассовой изоляции

Поставляются в виде комплекта деталей и материалов.

Муфты подходят для эксплуатации в помещении и на открытом воздухе.

Типы муфт: ВБбШв-1, ВБбШп-1, ВБВ-1, ВБШв-1, ВВБ-1, ВВБГ-1, ВВГ-1, ВВГз-1, ВВГЭ-1, ВКбШв-1, ВПБШВ-1, ВЭБШв-1, ПБб-1, ППГ-1, ППГЭ-1, АВБбШв-1, АВБбШп-1, АВБВ-1, АВБШв-1, АВВБ-1, АВВБГ-1, АВВГ-1, АВВГз-1, АВВГЭ-1, АВКбШв-1, АВПБШВ-1, АВЭБШв-1, ПвБбШв-1, ПвБбШп-1, ПвБШв-1, ПвБШп-1, ПвВГЭ-1, ПвзБбШп-1, ПвКШп-1, ПвП-1, ПвП2г-1, ПвПг-1, ПвПу-1, ПвПу2г-1, ПвПуг-1, АПвБбШв-1, АПвБбШп-1, АПвБШв-1, АПвБШп-1, АПвВГЭ-1, АПвзБбШп-1, АПвКШп-1, АПвП-1, АПвП2г-1, АПвПг-1, АПвПу-1, АПвПу2г-1, АПвПуг-1.

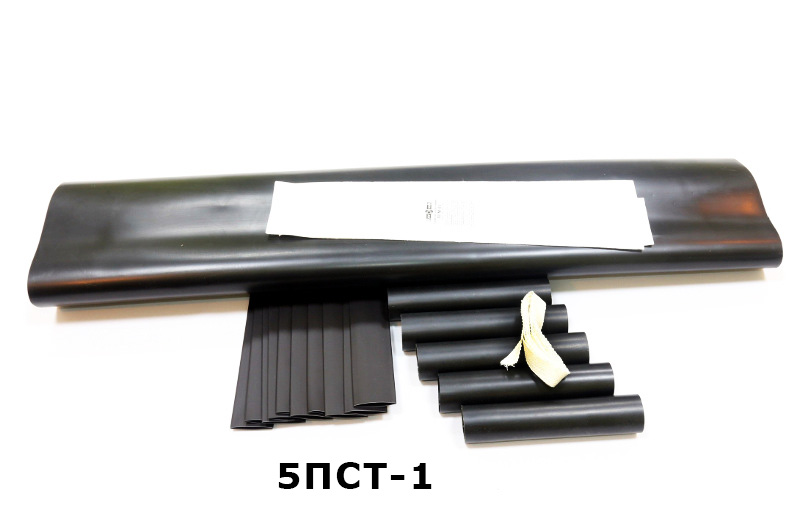

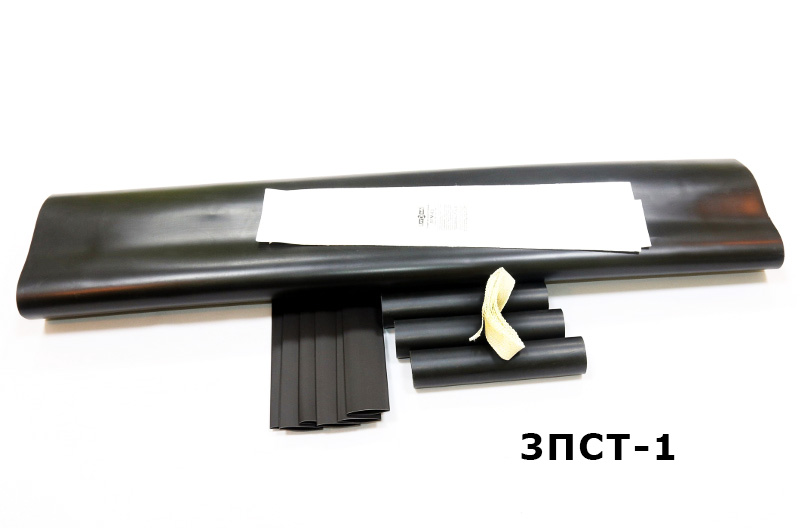

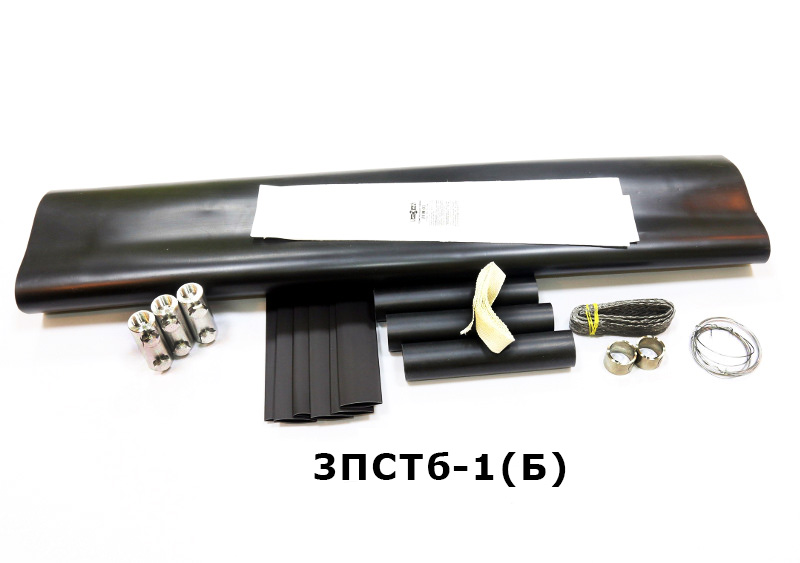

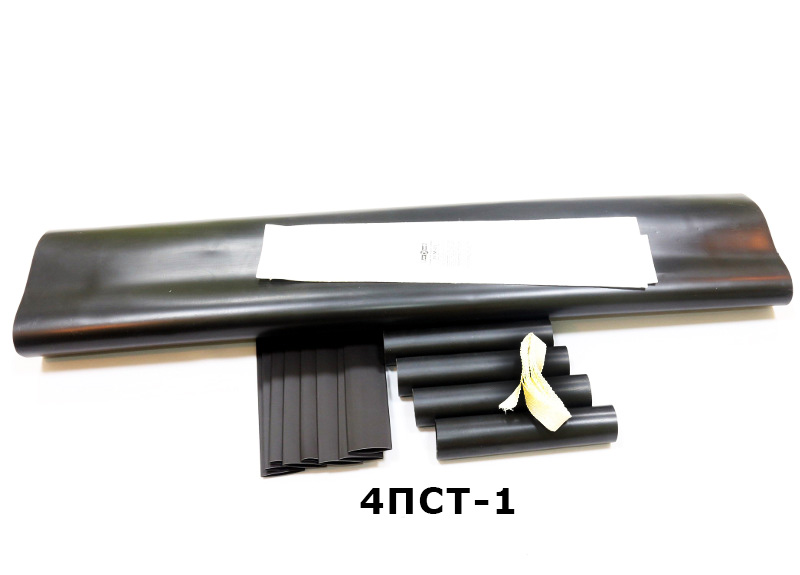

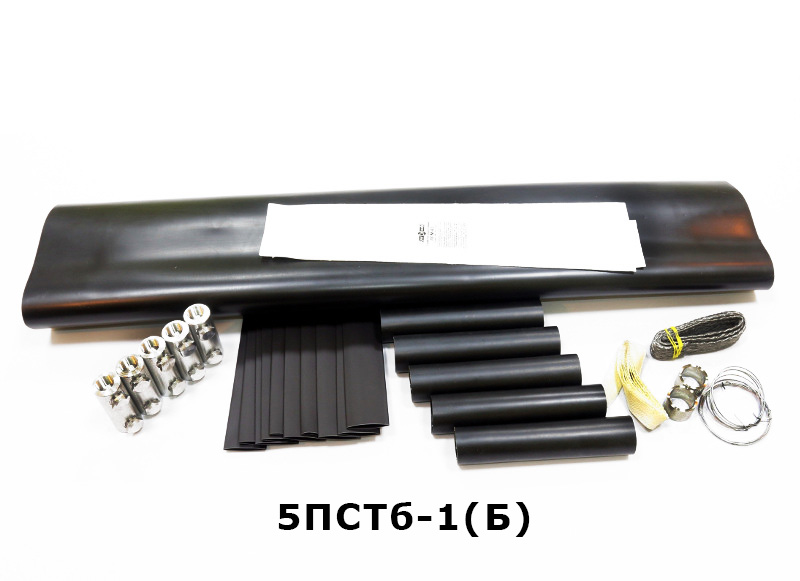

Из чего состоит соединительная термоусаживаемая муфта:

• наружный защитный кожух с внутренним клеевым слоем;
• термоусаживаемая жильная изоляция;
• мастики маслостойкие, заполняющие, герметизирующие;
• пружины постоянного давления НРППД для соединения брони;
• киперная лента для стяжки и фиксации жил и бандажирования мастики-заполнителя;
• гильзы для соединения жил.



Элементы непаяной системы заземления в базовой комплектации соединительной муфты:

• роликовая пружина постоянного давления НРППД для крепления провода заземления к бронелентам без применения пайки;
• провод заземления из медных луженых проволок — плоский, ленточный и гибкий;
• стальная оцинкованная проволока для бандажирования узла заземления.



Термоусаживаемые материалы в комплектации соединительной муфты после усадки сохраняют механические свойства и электрическую прочность не менее 30 кВ/мм² при температуре от -55 до +125 °C.

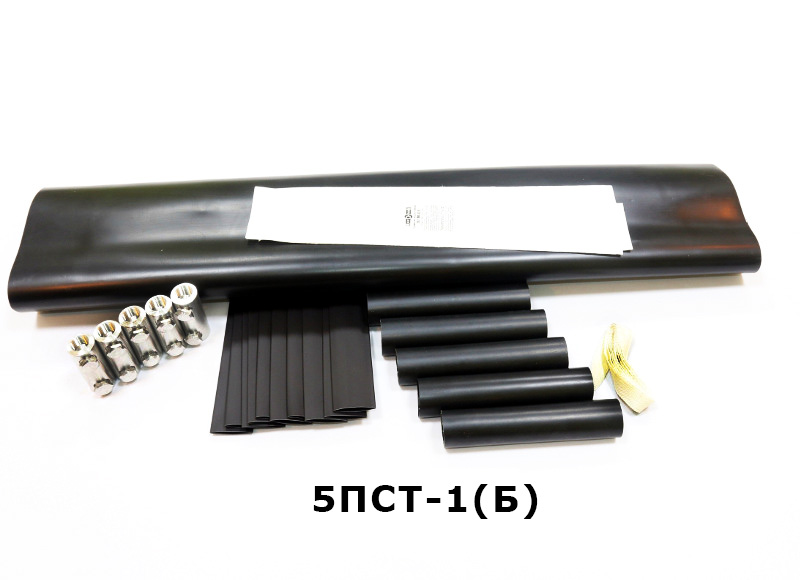

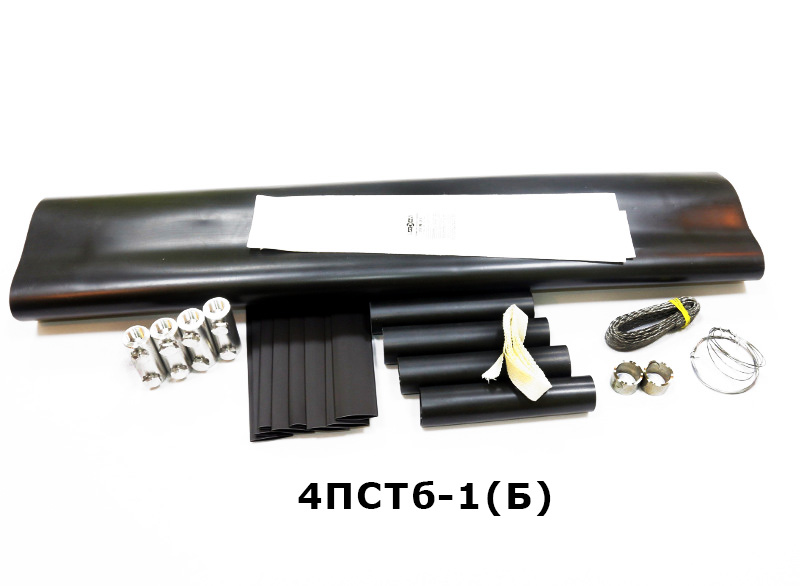

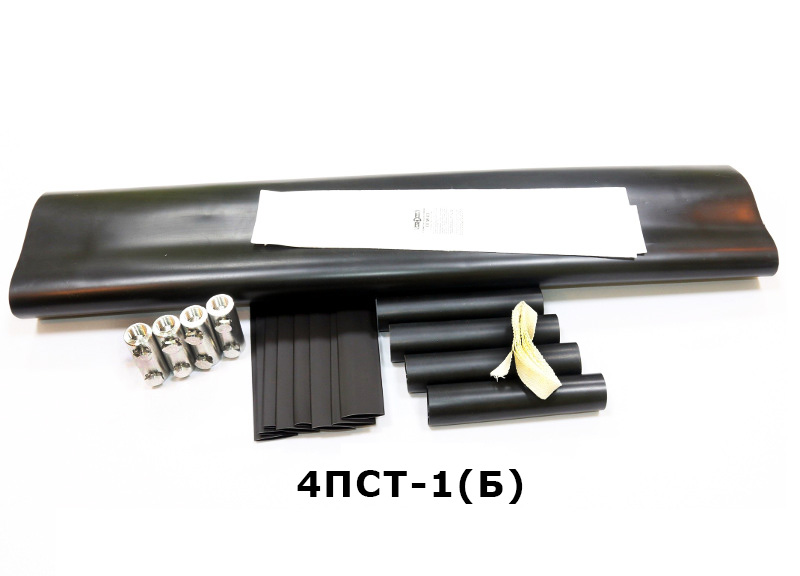

Муфты с маркировкой (Б) комплектуются соединительными гильзами с контактными болтами с отрывной головкой.

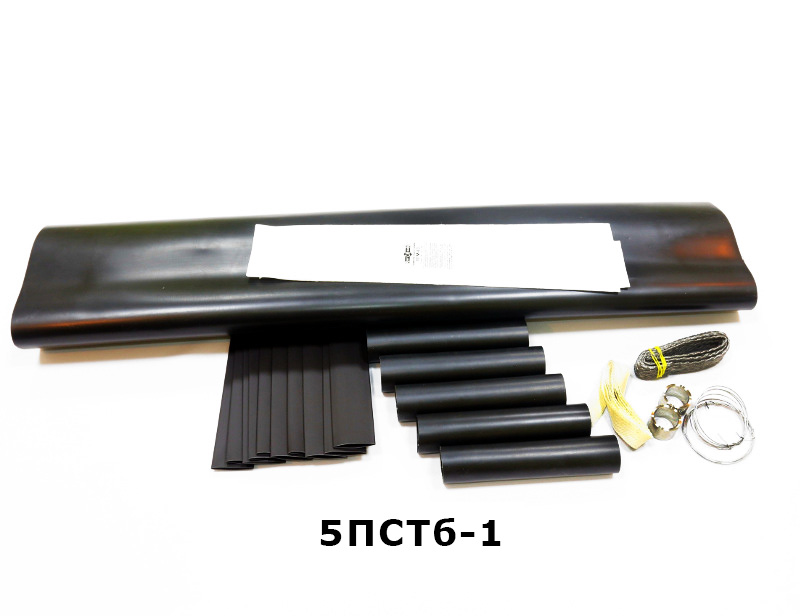

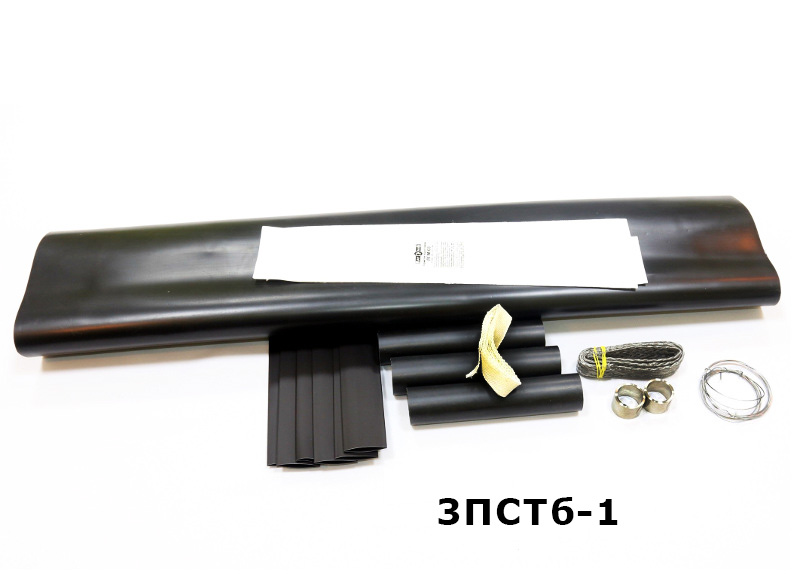

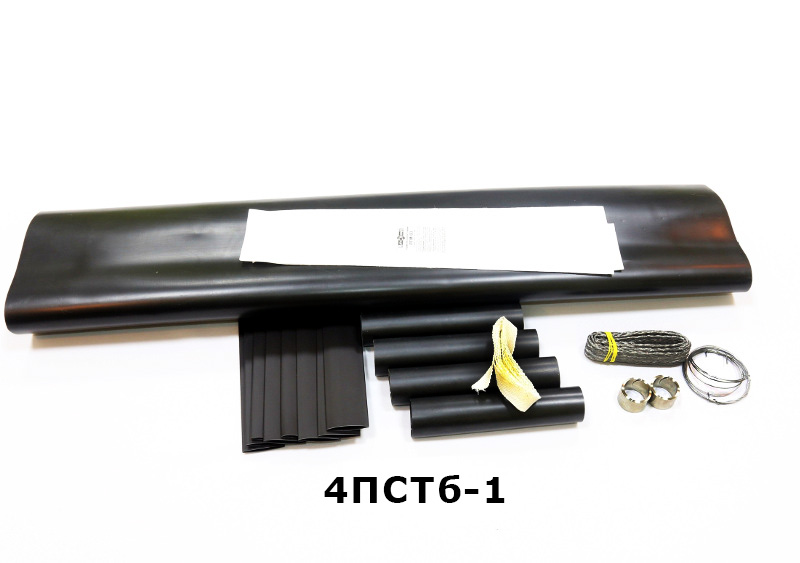

На кабель с проволочным экраном или броней выбирайте комплектацию с обозначением "б" – комплект заземления крепится к проволочному экрану или ленте брони соответственно.

Товар соответствует ГОСТ 13781.0–86 и ТУ3599-001-85731248–2015.
