Муфта концевая термоусаживаемая до 10 кв с бумажной маслопропитанной изоляцией

Предоставляем пробную партию
Предоставляем пробную партию
Бесплатная доставка по Казани при заказе от 15 000 руб
Бесплатная доставка по Казани при заказе от 15 000 руб
Бесплатная доставка по Поволжью при заказе от 50 000 руб
Бесплатная доставка по Поволжью при заказе от 50 000 руб
Доставка по городам Поволжья от 1 дня
Доставка по городам Поволжья от 1 дня

Муфта концевая термоусаживаемая до 10 кв с бумажной маслопропитанной изоляцией (2).jpgМуфты соответствуют требованиям ГОСТ 13781.0-86. Для выравнивания напряженности электрического поля в корешке разделки кабеля на 6-10 кВ применяется высоковольтная перчатка черного цвета и лента-регулятор.

Муфта комплектуется комплектом деталей для монтажа как паяного, так и не паяного узла заземления.

Муфта производится в трех длинах: 600 мм, 800 мм, 1200 мм.

Без оконцевателей

С оконцевателями

Кол-во жил

Сечение, мм2

Использование

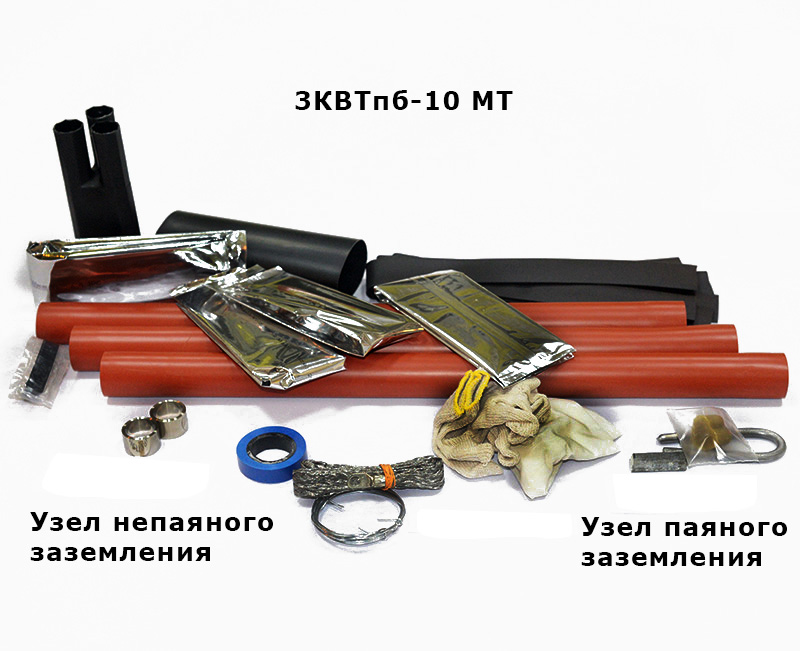

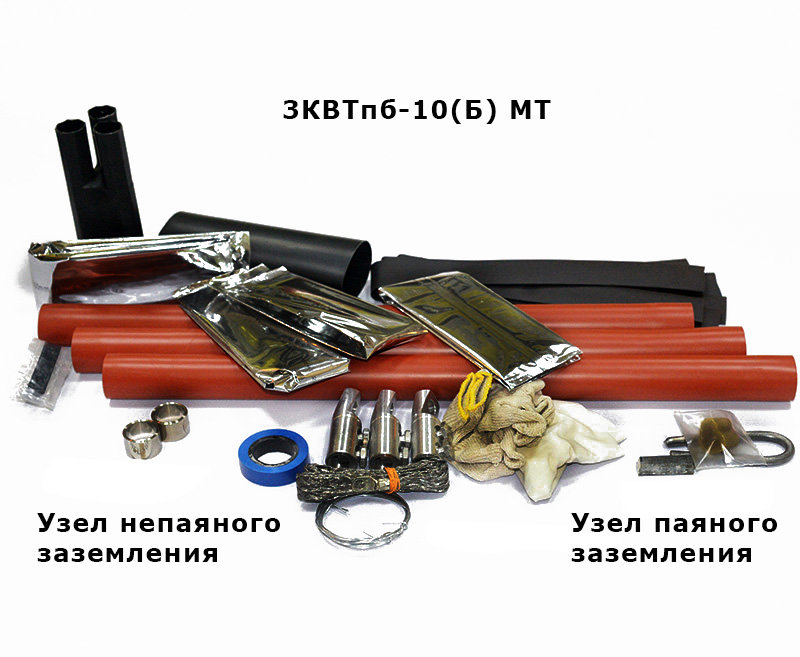

3КВТпб 10 МТ 3КВТпб-10-35/50 МТ 3КВТпб 10 МТ Б

3КВТпб-10-35/50(Б) МТ

3

35/50

внутреннее

  3КВТпб-10-70/120 МТ

3КВТпб-10-70/120(Б) МТ

3

70/120

внутреннее



3КВТпб-10-150/240 МТ



3КВТпб-10-150/240(Б) МТ

3

150/240

внутреннее

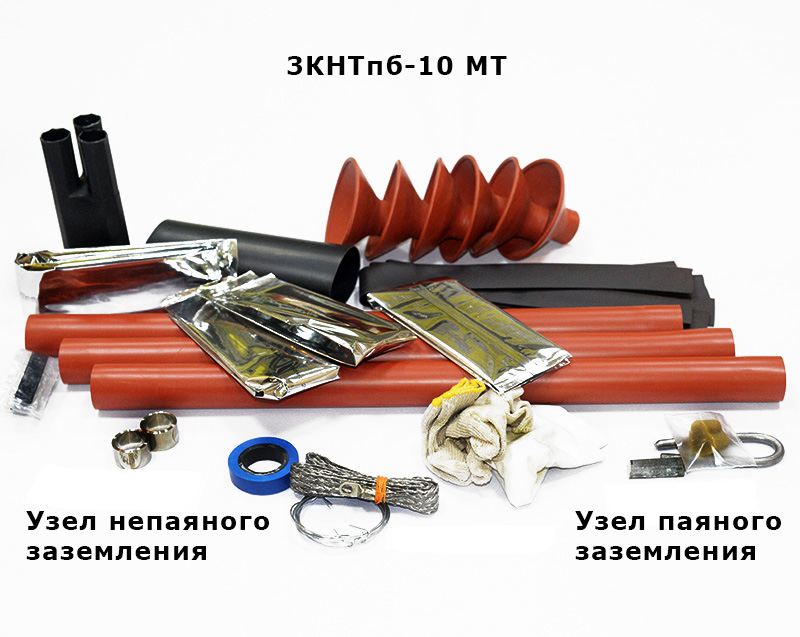

3КНТпб 10 МТ

3КНТпб-10-35/50 МТ

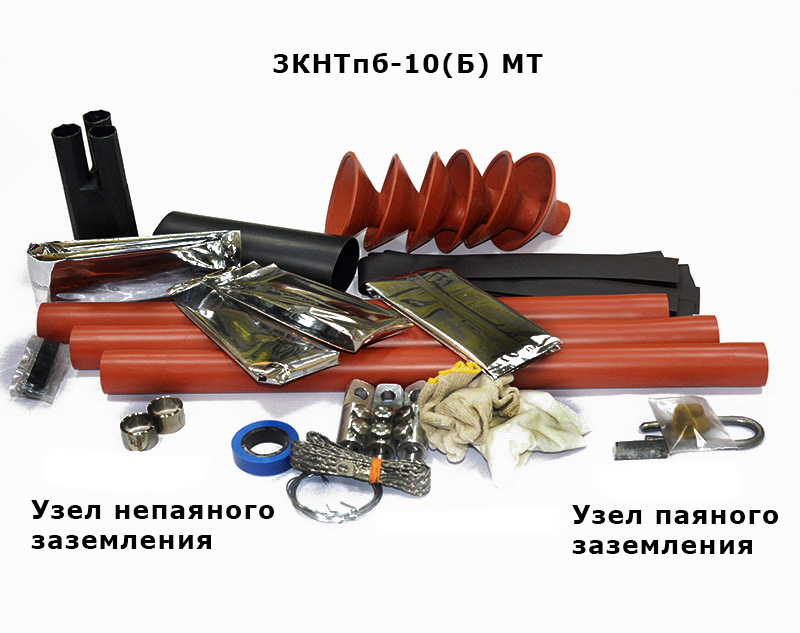

3КНТпб 10 МТ Б



3КНТпб-10-35/50(Б) МТ



3

35/50

наружное

3КНТпб-10-70/120 МТ



3КНТпб-10-70/120(Б) МТ



3



70/120



наружное



3КНТпб-10-150/240 МТ





3КНТпб-10-150/240(Б) МТ



3



150/240



наружное

Характеристики

Производим и продаем концевые термоусаживаемые муфты внутренней и наружной установки для оконцевания трехжильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ.

Диапазон допустимых температур окружающей среды от -50 °С до +50 °С, а также при относительной влажности до 98% и температуре до +35 °С.

Типы кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв.

Сечение жил кабеля от 35 до 240 мм2
Число жил 3
Напряжение до 10 кВ
Тип изоляции маслопропитанная бумага
Установка внутренняя / наружная
Климатическое исполнение УХЛ 1,5 по ГОСТ 15150-69
Температура эксплуатации от -50 до +50 °C
