Муфта концевая термоусаживаемая до 10 кв с изоляцией из сшитого полиэтилена

Предоставляем пробную партию
Предоставляем пробную партию
Бесплатная доставка по Казани при заказе от 15 000 руб
Бесплатная доставка по Казани при заказе от 15 000 руб
Бесплатная доставка по Поволжью при заказе от 50 000 руб
Бесплатная доставка по Поволжью при заказе от 50 000 руб
Доставка по городам Поволжья от 1 дня
Доставка по городам Поволжья от 1 дня

Муфта концевая термоусаживаемая до 10 кв с изоляцией из сшитого полиэтилена 2.jpgМуфты соответствуют требованиям ГОСТ 13781.0-86. Для выравнивания напряженности электрического поля в корешке разделки кабеля на 6—10 кВ применяются: высоковольтная перчатка черного цвета и лента-регулятор.

Муфта для кабеля с броней комплектуется непаяным узлом заземления.

Кабель с ленточным экраном

Без оконцевателей

С оконцевателями

 Кол-во  жил Сечение, мм2  Использование  Комплектация

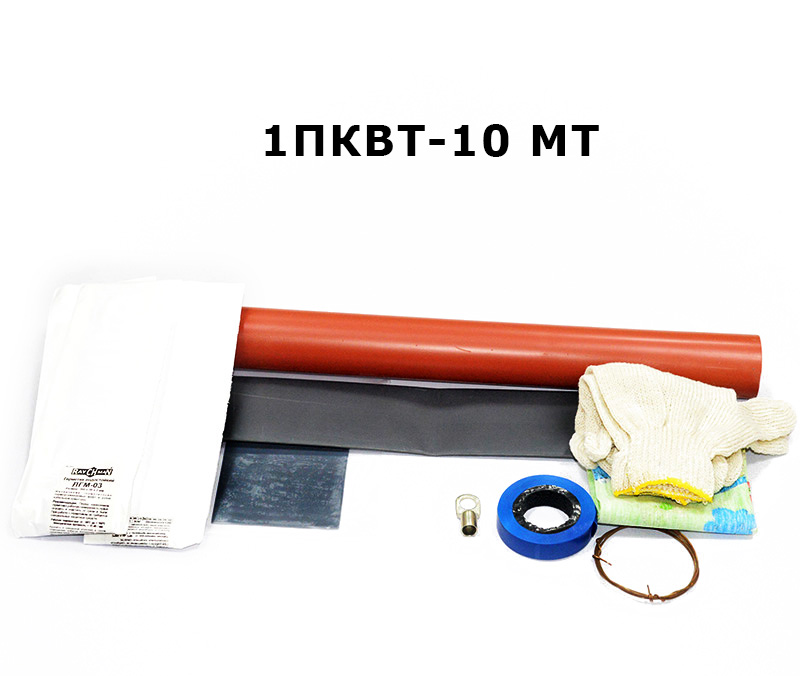

1ПКВТ 10 МТ

1ПКВТ-10-35/50 МТ

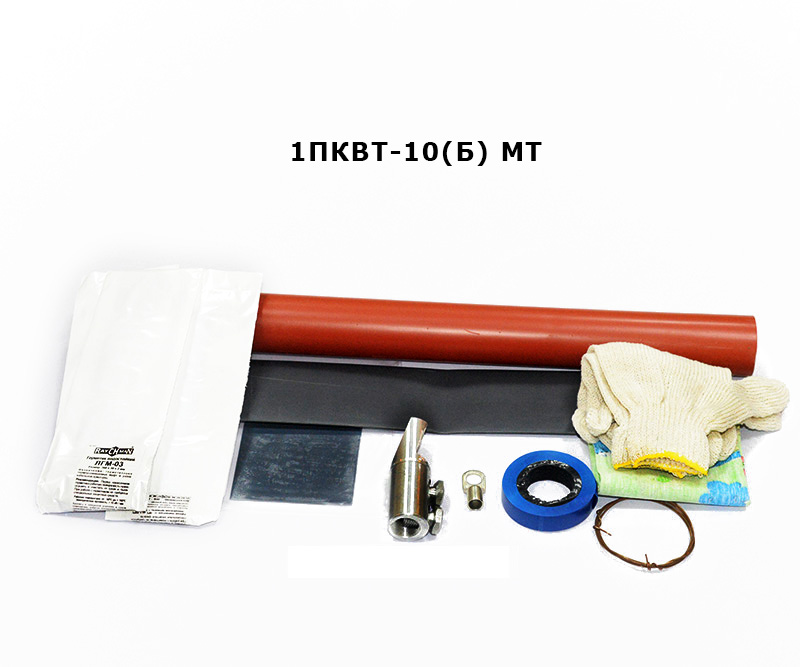

 1ПКВТ 10 МТ Б

1ПКВТ-10-35/50(Б) МТ

1

35/50

внутреннее

1 комплект на 3 фазы

1ПКВТ-10-70/120 МТ

1ПКВТ-10-70/120(Б) МТ

1

70/120

внутреннее

1 комплект на 3 фазы

1ПКВТ-10-150/240 МТ

1ПКВТ-10-150/240(Б) МТ

1

150/240

внутреннее

1 комплект на 3 фазы

1ПКВТ-10-300/400 МТ

1ПКВТ-10-300/400(Б) МТ

1

300/400

внутреннее

1 комплект на 3 фазы

1ПКВТ-10-500 МТ

1ПКВТ-10-500(Б) МТ

1

500

внутреннее

1 комплект на 3 фазы

1ПКВТ-10-630 МТ

1ПКВТ-10-630(Б) МТ

1

630

внутреннее

1 комплект на 3 фазы

1ПКВТ-10-800 МТ

1ПКВТ-10-800(Б) МТ

1

800

внутреннее

1 комплект на 3 фазы

1ПКВТ-10-1000 МТ

1ПКВТ-10-1000(Б) МТ

1

1000

внутреннее

1 комплект на 3 фазы

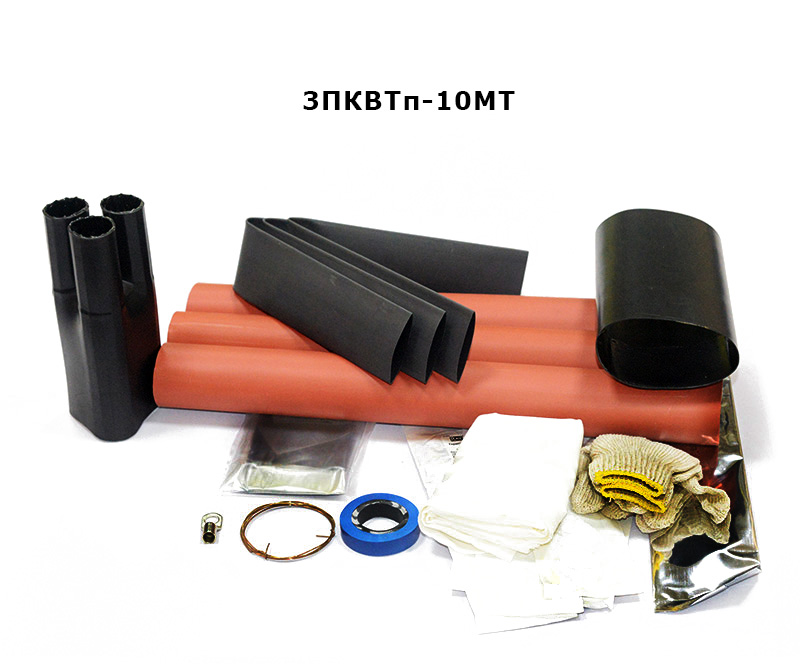

3ПКВТп 10 МТ

3ПКВТп-10-35/50 МТ

 3ПКВТп 10 МТ Б

3ПКВТп-10-35/50(Б) МТ

3

35/50

внутреннее



3ПКВТп-10-70/120 МТ

3ПКВТп-10-70/120(Б) МТ

3

70/120

внутреннее



3ПКВТп-10-150/240 МТ

3ПКВТп-10-150/240(Б) МТ

3

150/240

внутреннее



3ПКВТп-10-300/400 МТ

3ПКВТп-10-300/400(Б) МТ

3

300/400

внутреннее

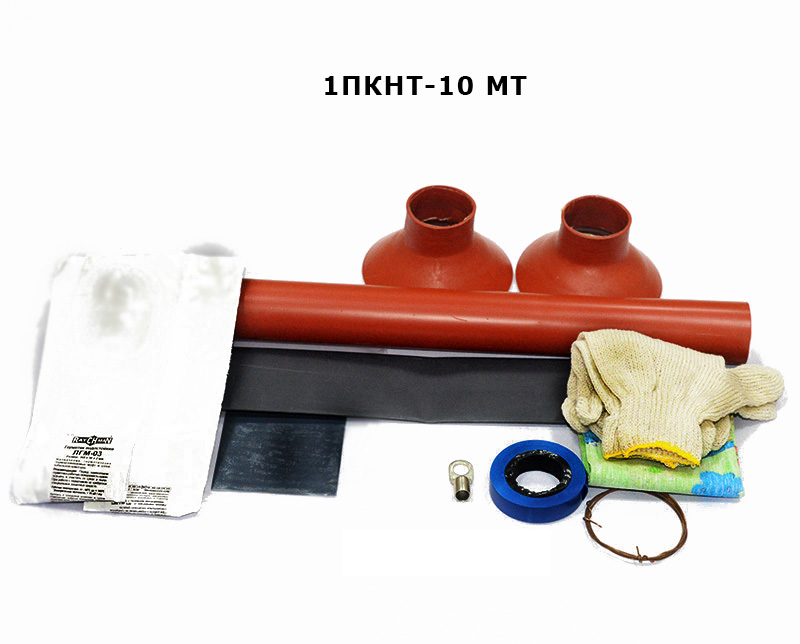

1ПКНТ 10 МТ

1ПКНТ-10-35/50 МТ

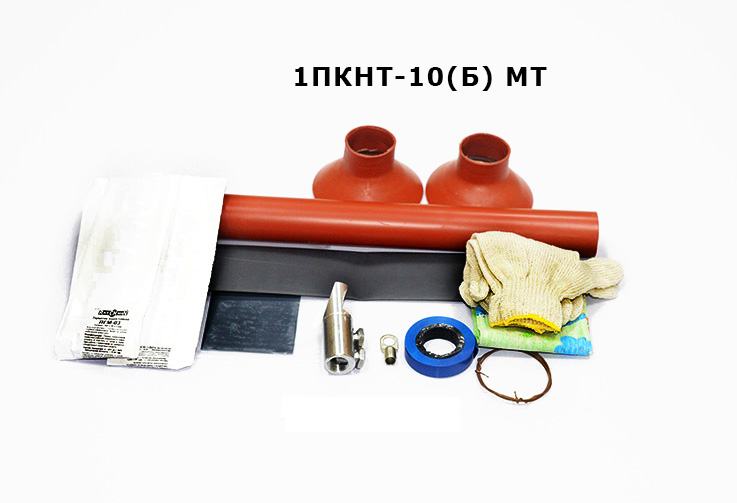

 1ПКНТ 10 МТ Б

1ПКНТ-10-35/50(Б) МТ

1

35/50

наружное

1 комплект на 3 фазы

1ПКНТ-10-70/120 МТ

1ПКНТ-10-70/120(Б) МТ

1

70/120

наружное

1 комплект на 3 фазы

1ПКНТ-10-150/240 МТ

1ПКНТ-10-150/240(Б) МТ

1

150/240

наружное

1 комплект на 3 фазы

1ПКНТ-10-300/400 МТ

1ПКНТ-10-300/400(Б) МТ

1

300/400

наружное

1 комплект на 3 фазы

1ПКНТ-10-500 МТ

1ПКНТ-10-500(Б) МТ

1

500

наружное

1 комплект на 3 фазы

1ПКНТ-10-630 МТ

1ПКНТ-10-630(Б) МТ

1

630

наружное

1 комплект на 3 фазы

1ПКНТ-10-800 МТ

1ПКНТ-10-800(Б) МТ

1

800

наружное

1 комплект на 3 фазы

1ПКНТ-10-1000 МТ

1ПКНТ-10-1000(Б) МТ

1

1000

наружное

1 комплект на 3 фазы

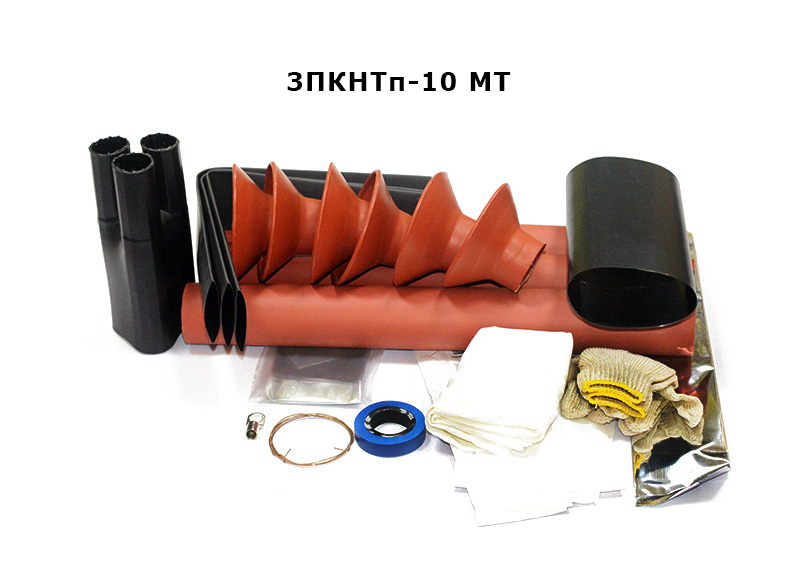

3ПКНТп 10 МТ



3ПКНТп-10-35/50 МТ

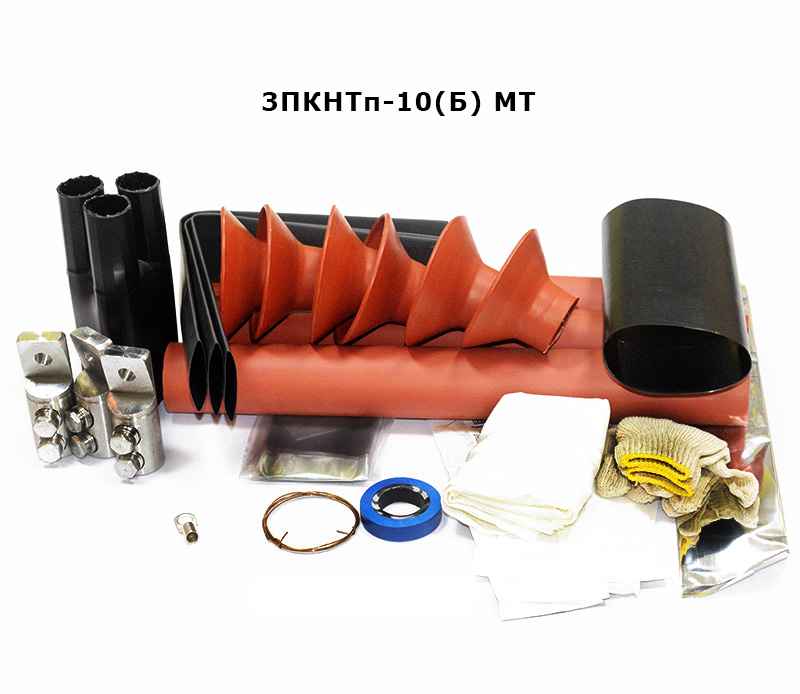

 3ПКНТп 10 МТ Б

3ПКНТп-10-35/50(Б) МТ

3

35/50

наружное



3ПКНТп-10-70/120 МТ

3ПКНТп-10-70/120(Б) МТ

3

70/120

наружное



3ПКНТп-10-150/240 МТ

3ПКНТп-10-150/240(Б) МТ

3

150/240

наружное



3ПКНТп-10-300/400 МТ

3ПКНТп-10-300/400(Б) МТ

3

300/400

наружное



Характеристики

Производим и продаем концевые термоусаживаемые муфты внутренней и наружной установки для оконцевания трех- и одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ.

Муфты наружной установки ПКНТп-10 МТ устанавливаются на открытом воздухе, в том числе в качестве мачтовых. Муфты внутренней установки ПКНТп-10 МТ устанавливаются внутри помещений.

Диапазон допустимых температур окружающей среды от -50 °С до +50 °С, а также при относительной влажности до 98% и температуре до +35 °С.

Типы кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г.

Сечение жил кабеля от 35 до 1000 мм2
Число жил 1, 3
Напряжение до 10 кВ
Тип изоляции сшитый полиэтилен
Установка внутренняя / наружная
Климатическое исполнение УХЛ 1,5 по ГОСТ 15150-69
Температура эксплуатации от -50 до +50 °C

Аналоги

CellpackEnstoNexansRadpolRaychemSicame
CAE-I 12 25-95 HIT1.1202 25-95 3x 17TTMI1.50i 12 25 50 THP-N-6-CXd3/650 25-50 POLT-12C/1XI-L12 EUETH TpP 12 25-50 CM
CAE-I 12 95-240 HIT1.1203 95-240 3 x 17TTMI1.120i 12 70 120 THP-N-6-CXd3/650 70-120 POLT-12D/1XI-L12A EUETH TpP 12 70-120 CM
CAE-I 12 150-400 HIT1.1204 150-300 3 x 17TTMI1.300i 12 150 300 THP-N-6-CXd3/650 150-240 POLT-12D/1XI-L12B EUETH TpP 12 150-240 CM
CAE-I 12 240-500 HIT1.1205 400-630 3 x 17TTMI1.630i 12 400 630 THP-I-10-CXd1 35-95 POLT-12E/1XI-L16 E3UITH 12 25-95 CM K2
CAE-I 12 300-800 HIT1.1202L 25-95 3 x 17TTMI1.50R 12 2550 THP-I-10-CXd1 95-240 POLT-12F/1XI-L20A E3UITH 12 70-150 CM K2
CHE-I 12 10-25 HIT1.1203L 95-240 3 x 17TTMI1.150R 12 70120 THP-I-10-CXd1 50-95 (S) POLT-12C/1XI E3UITH 12 120-240 CM K2
CHE-I 12 25-95 HIT1.1204L 150-300 3 x 17TTMI1.240R 12 150240 THP-I-10-CXd1 120-240 (S) POLT-12D/1XI E3UITH 12 185-400 CM K2
CHE-I 12 95-240 HIT1.1205L 400-630 3 x 17TTMI1.300R 12 240300 THP-I-10-CXd1 240-400 (S) POLT-12E/1XI E3UITH 12 400-630 CM K2
CHE-I 12 150-400 HOT1.1202 25-95 3 x 17TTMI1.400R 12 300400 THP-N-10-CXd1 35-95 POLT-12F/1XI E3UETH 12 25-95 CM K2
CHE-I 12 240-500 HOT1.1203 95-240 3 x 17TTMI1.630R 12 500630 THP-N-10-CXd1 95-240 POLT-12C/1XO-L12 E3UETH 12 70-150 CM K2
CHE-I 12 400-800 HOT1.1204 150-300 3 x 17TTME1.50i 12 25 50 THP-N-10-CXd1 50-95 (S) POLT-12D/1XO-L12A E3UETH 12 120-240 CM K2
CHEP-3F 17 16 - 50 HOT1.1205 400-630 3 x 17TTME1.120i 12 70 120 THP-N-10-CXd1 120-240 (S) POLT-12D/1XO-L12B E3UETH 12 185-400 CM K2
CHEP-3F 17 25 - 240 HOT1.1206 800-1000 3 x 17TTME1.300i 12 150 300 THP-N-10-CXd1 240-400 (S) POLT-12E/1XO-L16 E3UETH 12 400-630 CM K2
CHEP-3F 17 95 - 300 HOT1.1202L 25-95 3 x 17TTME1.630i 12 400 630 THP-N-10-CF3/800 35-50 800 POLT-12F/1XO-L20A
  HOT1.1203L 95-240 3 x 17TTME1.50R 12 2550 THP-N-10-CF3/800 70-120 800 POLT-12C/1XO
  HOT1.1204L 150-300 3 x 17TTME1.150R 12 70120 THP-N-10-CF3/800 150-240 800 POLT-12D/1XO
  HOT1.1205L 400-630 3 x 17TTME1.240R 12 150240   POLT-12E/1XO
    3 x 17TTME1.300R 12 240300   POLT-12F/1XO
    3 x 17TTME1.400R 12 300400   GUST-12/25-50/450-L12
    3 x 17TTME1.630R 12 500630   GUST-12/25-50/450-L12
